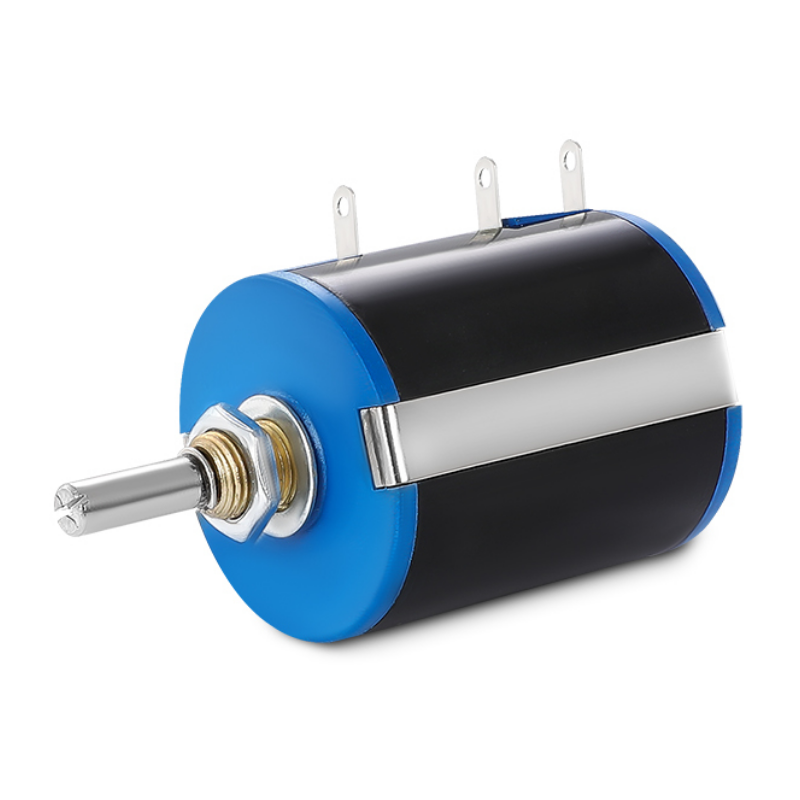

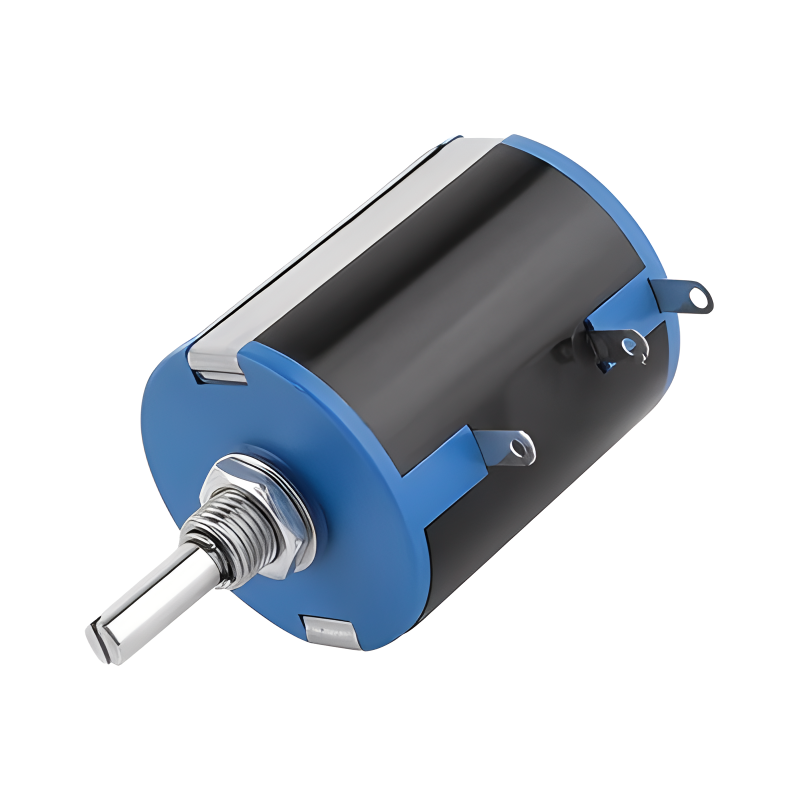

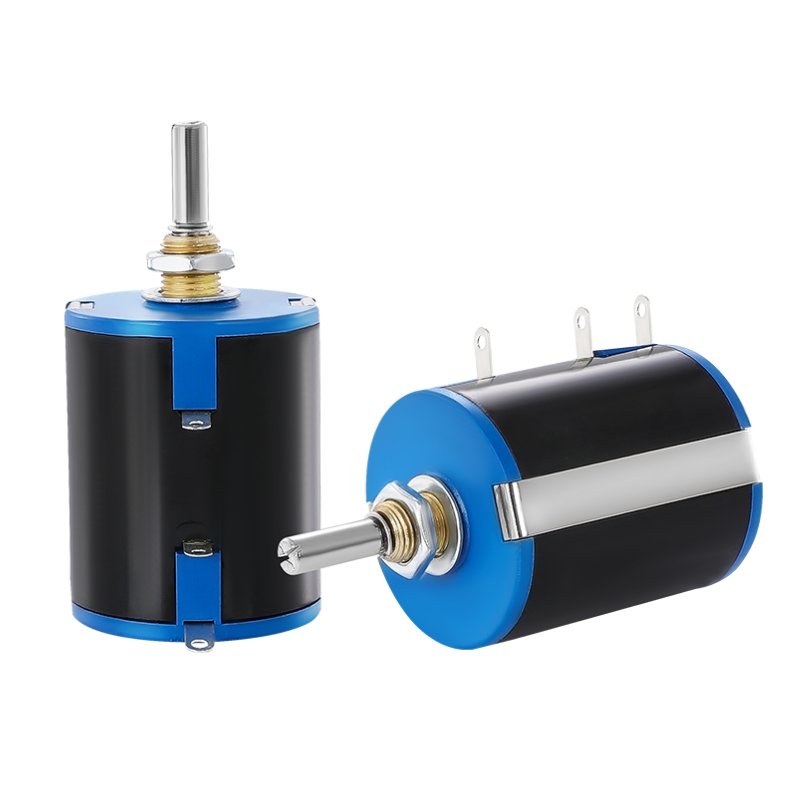

WXD4-23精密多圈线绕电位器

wxd4-23-3w多圈线绕电位器，阻值范围 100Ω～100KΩ，总阻误差为±2%、±5%，轴径6mm，额定功率3W线性精度分为±0.2%、±0.3%、±0.5%和±1%，圈数10圈，，轴直径：6mm，轴长：25mm，外径：40mm，电阻材料线绕，密封型IP40.电气角度3600°±10°，标称功率为3w，高工作电压为200v（直流或交流有效值）旋转寿命15000.包装：一盒/5只。

产品详情

产品名称：WXD4-23 100欧姆多圈3W线绕101电位器B100K 3W 1K 2K2 3K3 4K7 5K6 10K 15K 22K 47K

WXD4-23 100欧姆多匝线绕101电位器 B100k 3W 0

点电阻值：100Ω 220Ω 330Ω 470Ω 560Ω 680Ω 1K 1K5 2K2 3.3K 4.7K 5.6K 6.8K 10K 100K 22K 33K 47K 15K

产品描述：

型号：wxd4-23-3w
属性：多圈精密电位器
包装：1盒/5个

WXD4-23 100欧姆多匝线绕101电位器 B100k 3W 1个

一、使用环境条件：
环境温度：—50~+100℃；
相对温度：在温度为+40℃时，达98%；
大气压力：107~47kpa；
振动：振频为10~500hz，加速度98m/s2；
碰撞：频率为40~80次/分，加速度147m/s2；
离心：加速度98m/s2。

二、型式、主要参数和尺寸
1．电位器的品种及外形尺寸见图1、表1。
外形尺寸及安装尺寸如图

模型	轴端形式	轴长	机械角	电气视角	圈数
wxd4-23	zs-3	20·25·32	3600±20	3600±10	10
	zs-1

2、电位器标称功率3W，高工作电压200V（直流或交流有效值）。
3、电位器标称总阻值范围为82Ω~100kΩ，阻值系列如表2所示（即e12系列）。总电阻误差为±2%、±5%、±10%。
电位器的线性精度分为±0.2%、±0.3%、±0.5%、±1%。
5、电位器型号、品种代号、合同填写示例：wxd4-23-3-10k ω±5%-c±0.3-25zs-3-4 GB/T15880-95 示例中，提供了型号及品种代号、额定功率、标称电阻及误差、线性精度、轴长、轴端型式、耐磨等级以及本标准代号。

WXD4-23 100欧姆多匝线绕101电位器 B100k 3W 2个

产品特点：

1．抗电强度：承受750v(50hz交流有效值)1分钟，无击穿、飞狐现象；
2．绝缘电阻：潮前≥200mω，潮后≥20mω；
3．旋转力矩：50~500gf.cm，力矩比为1：3；
4．耐磨等级：3级10000周，4级5000周；
5．恒定潮热：经40±2℃，相对湿度93±3%，经96小时后δr/r不超过±1%；
6．电负荷：经48小时额定功率负荷后δr/r不超过1%。

WXD4-23 100欧姆多匝线绕101电位器 B100k 3W 3

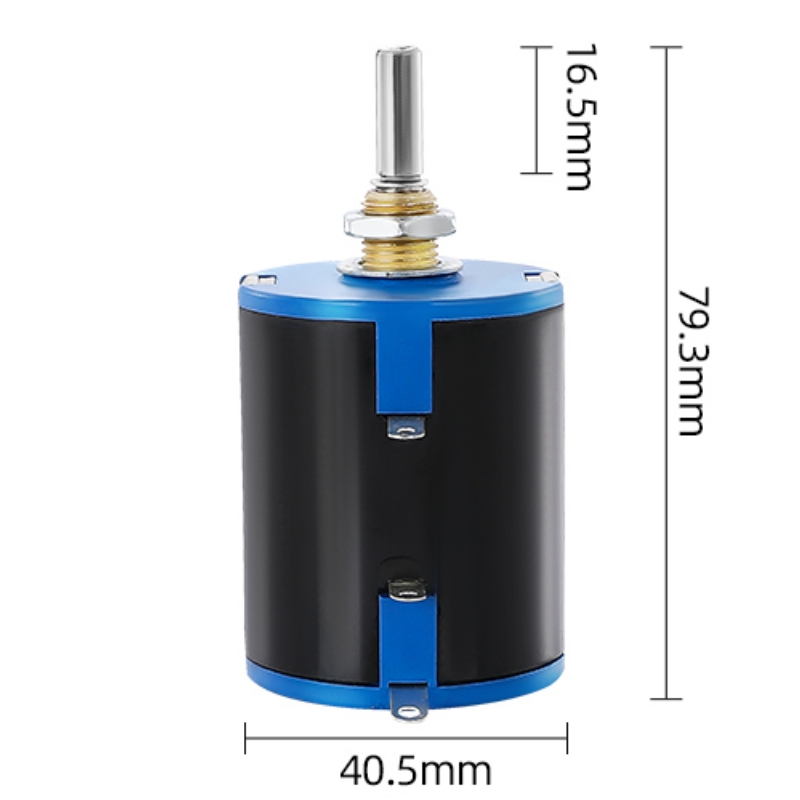

产品尺寸：

WXD4-23 100欧姆多匝线绕101电位器 B100k 3W 4

规格参数：

发源地	中国
中国	四川
型号	WXD4-23
类型	旋转电位器
直流/直流	全新
技术	金属合金
反抗	100~100K
电阻容差	±2%~±5%
额定功率	3W
最大限度。工作电压	500V
工作温度	55℃~+125℃
宽容	±10%
直径	22.2毫米
内置开关	没有任何
端接方式	电脑引脚
轴尺寸	0.250 英寸（6.35 毫米）
生产经验	17年
公司类型	工厂
品牌	博能斯
轴类型	金属轴
线性度	±0.1%~±1%
轴径	6毫米
零件号	wxd4-23-3w
代加工	是的
原始设计制造商	是的
证书	TUV RoHs ISO
