WX118系列单圈线绕电位器
所属分类： 单圈线绕电位器
产品详情

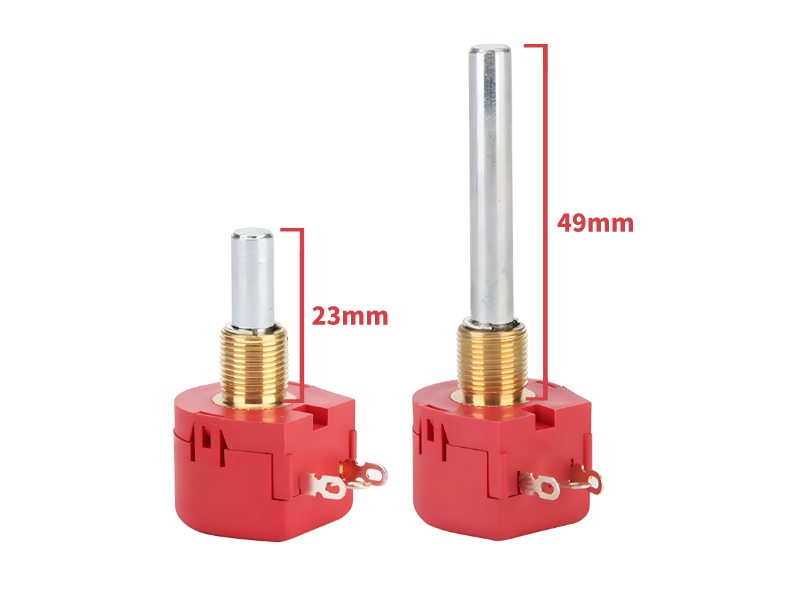

产品名称：WX118 单圈碳膜旋转线绕电位器 1K 2K 5K 10K 5% 长柄50mm 短柄20mm
产品描述：
电气特性
标称电阻范围：
25Ω~25KΩ
产品特点：
25Ω~25KΩ
电阻容差：±5%
终端电阻：≤±0.2%R或5Ω
峰值噪声：≤100Ω
绝缘电阻：≥200MΩ（100V AC）
耐电压：500V（直流或交流峰值）
电角度：258°±5°
绝缘电阻：≥200MΩ（100V AC）
耐电压：500V（直流或交流峰值）
电角度：258°±5°
环境特点
碰撞（390m/S2，4000次）：ΔR≤±1%R
振动（10-500HZ，0.75mm，6h）：ΔR≤±1%R，ΔUab/Uac≤±2%R，断电≤100μS
气候类别(IEC68-2-2):ΔR≤± (5%R+0.1Ω),绝缘电阻≥100MΩ
电气寿命(2W, 1000h):ΔR≤± 3%R
机械寿命(1000次循环):ΔR≤± (10 %R+0.5Ω)，CRV≤±3%R或5Ω
稳态湿热(IEC68-2-3，Ca，96h)：ΔR≤±3%R，绝缘电阻≥100MΩ，启动扭矩≤20mN.m
振动（10-500HZ，0.75mm，6h）：ΔR≤±1%R，ΔUab/Uac≤±2%R，断电≤100μS
气候类别(IEC68-2-2):ΔR≤± (5%R+0.1Ω),绝缘电阻≥100MΩ
电气寿命(2W, 1000h):ΔR≤± 3%R
机械寿命(1000次循环):ΔR≤± (10 %R+0.5Ω)，CRV≤±3%R或5Ω
稳态湿热(IEC68-2-3，Ca，96h)：ΔR≤±3%R，绝缘电阻≥100MΩ，启动扭矩≤20mN.m
产品特点：
WX118单线圈绕线电位器具有精度高、耐用性强、调节灵活、成本低、适用性广等优点

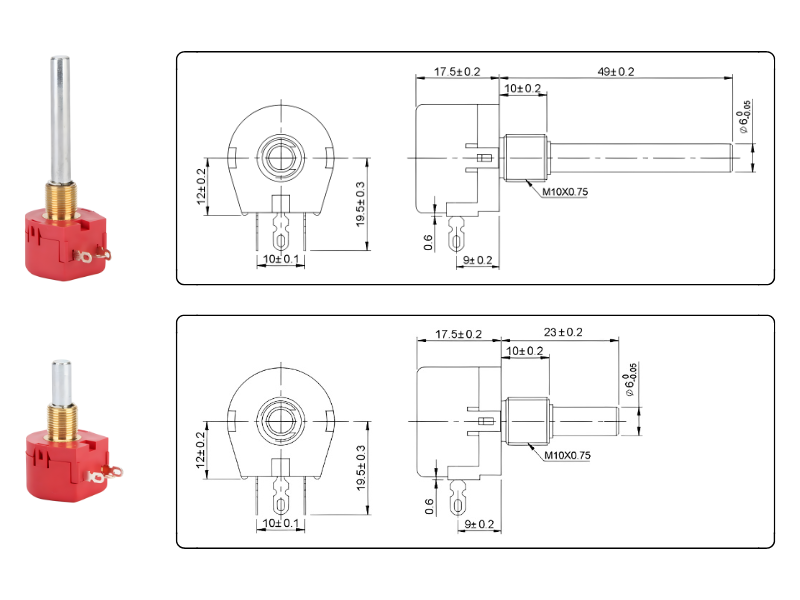

产品尺寸：
规格参数：
| 性能说明 CHARACTERISTICS | |
| 项 目 ITEM | 指标SPECIFICATION |
| 温度系数Temperature Coefficient | ±100ppm/℃ |
| 额定功率Rated Power | 1W/40℃ |
| 最大工作电压Max Operation Voltage | 220V |
| 阻值范围Resistance Range | 52～22K0 |
| 阻值允许偏差Allow Desistance Tolerance | ±10% |
| 最大接触点电流Maximum Contacting Voltage | 100mA |
| 终端电阻Residual Resistance | 22mak |
| 有效电气行程Effective Electrical Travel | mech.258°±5°,elektr.270⁰ ±5° |
| 耐电压(室温条件下)Dielectric Strength (Room Comnditions) | AC1000V |
| 绝缘电阻Insulation Resistance | More than.1000MQ at DC500V |
| 轴力矩Shaft Torque | 3.5～100 mN.m |
| 电阻规律Resistance law | A |
| 绝缘电阻Insulation resistance | 1GMΩ |
| 终端止挡强度shaft stopper strength | 70Ncm |
| 止档强度 Push pull strength | 100N |
| 总旋转角度Total Rotational Angle | 300°±5° |
| 旋转寿命Rotary Life | 5,000 cycles without discontinuity |
| 焊接Soldering | 235℃±5℃:≤3s |
应用领域：
WX118单线圈绕线电位器广泛应用于许多电子设备和电路中，包括但不限于：
1.音频器件：在电路中用于调节音量、音调和其他音频参数。
2、电子仪器：用于示波器、信号发生器等电子仪器中校准和调整电阻值。
3、通讯设备：用于调节无线电设备、调频收音机、对讲机等的频率和音量。
4、控制系统：用于调节传感器、执行器等控制系统的阻值，实现精确控制。
5.汽车电子：用于调节汽车音响、灯光等电子设备中的电阻值
